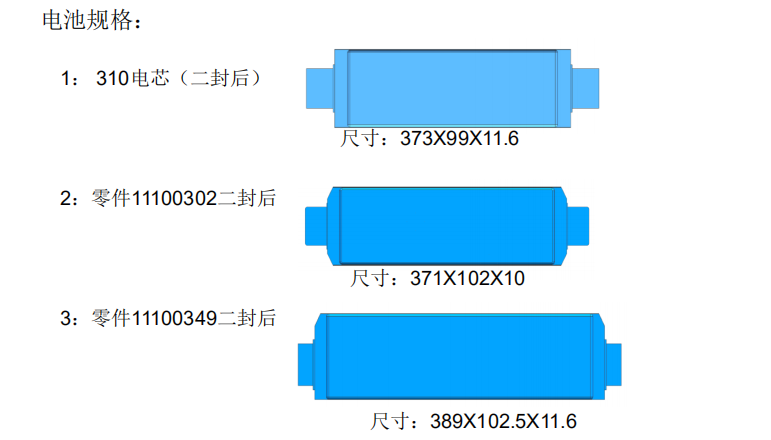

電池規格3種，大小設計公用在一個托盤內使用，

電池吸塑托盤技術要求：

1、每只吸塑盤裝8只電芯，兩堆吸塑盤放一棧板中，棧板尺寸1200*1000

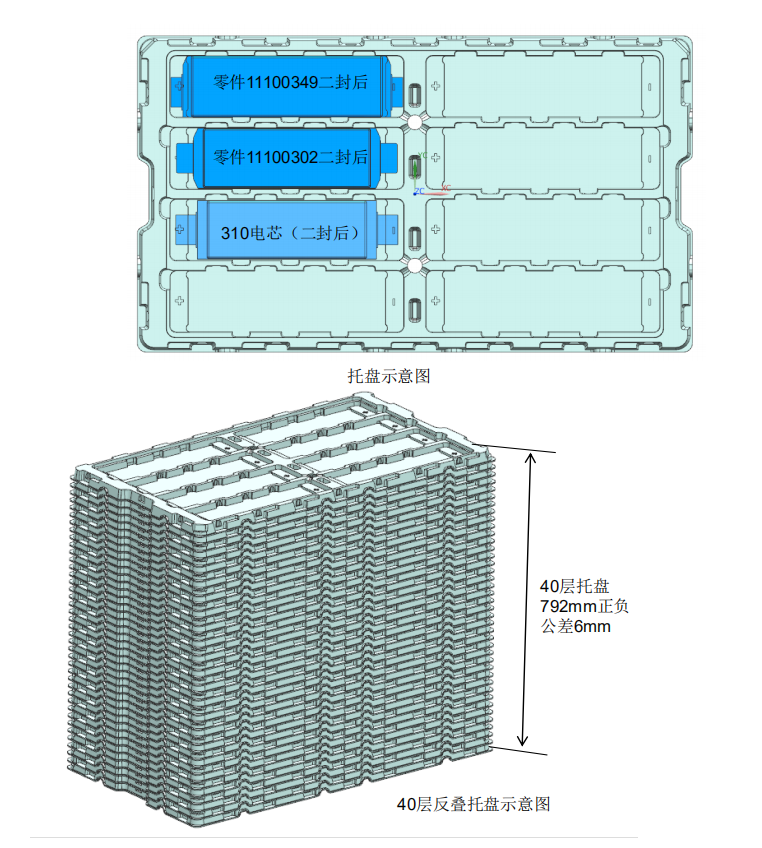

2、托盤設計為層疊放置，40層為一堆,40層堆疊高度小于800mm；

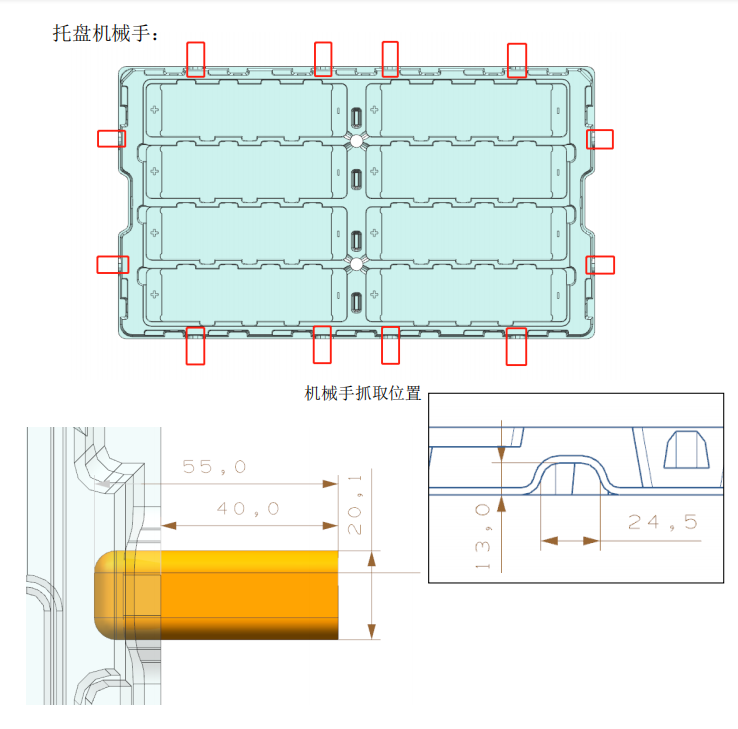

3、設計手槽與卡點，分選設備下料吸塑托盤堆疊夾具卡位。長邊設計3個，短邊設計2個。

下陷深度根據托盤整體受力情況設計。

4、吸塑表面應光滑平整，無翹曲變形破損等異常

5、滿足8pcs/托，L＜1000mm，W＜500mm，H＜40mm；

6、托盤皮料厚度根據設計滿足承重需求設計（302型號電芯600g/pcs,314型號電芯800g/pcs，

349型號電芯1000g/pcs）

8、手摳槽位置在電芯長邊的中間部位；

9、卡點設計為前后左右四面方向防錯，保證堆疊后托盤內電芯正負極一致，順序統一；卡

點分面均勻，疊加40層后不會(huì )因支撐不均面傾斜不牢固

10、托盤穴內為3-5度，外側為5-7度

11、托盤中間設置排煙孔，排煙孔與8個電芯槽相連，保證電芯發生消防事故時，煙感傳感

器可以及時感應到；

12、托盤設置方向識別，帶條碼粘貼位置。設計在窄邊方向，靠近方向防錯缺角。

13、耐高溫（50℃，300小時）、耐腐蝕、耐電解液性、耐干燥；防火等級V0材料；

14、熱變形（軟換）：托盤使用過程中不得發生熱分解（80℃條件下）；

15、耐火性: UL94防火等級V-0級；

16、托盤正常使用時變形量不超過20mm，長期使用不變型，變形量不影響托盤定位使用；
